Manipulação de Arquivos

Menu File

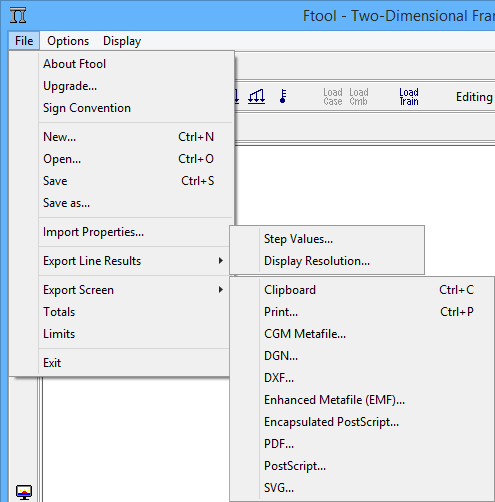

A manipulação de arquivos no Ftool se dá através do menu suspenso File.

O Menu File permite o usuário:

• About Ftool: Obter informações sobre a versão atual do programa e autoria (veja na seção Autoria do Ftool);
• Upgrade...: Fazer um upgrade no Ftool para a edição avançada (veja na seção Edição Avançada);
• Sign Convention: Mostrar convenção de sinais de esforços internos e definir o padrão para traçado de diagramas (veja o detalhamento da convenção de sinais na seção Resultados - Convenção de Sinais para Esforços Internos);
• New: Criar um novo modelo;
• Open: Carregar na memória modelo gravado em um arquivo armazenado em disco. Os arquivos de modelo do Ftool têm a extensão ".ftl";
• Save/Save as: Gravar o modelo corrente em um arquivo em disco com o mesmo nome ou com um nome diferente;
• Import Properties: Importar todos os parâmetros globais (sistema de unidades, parâmetros de visualização, etc.) e todos os atributos (tabelas de propriedades de materiais e de seções transversais, tabelas de cargas, etc.) existentes em um outro arquivo .ftl. Tabelas de atributos e cargas também podem ser importadas em separado (veja nas seções Atributos de Nós e Barras e Aplicação de Cargas );
• Export Line Results: Exportar para um arquivo resultados (diagramas de esforços internos, configuração deformada, linhas de influência ou envoltórias de esforços internos para cargas estáticas ou trens-tipo) ao longo de uma cadeia de barras selecionadas. Estas opções somente estão disponíveis ao visualizar resultados.
• Step Values: Resultados salvos utilizando o passo corrente para visualização de resultados (veja na seção Resultados - Resultados Pontuais);
• Display Resolution: Resultados salvos utilizando o passo utilizado para desenhar os diagramas na tela;
• Export Screen: : Imprimir a imagem da tela (/Print...) ou exportar para a área de transferência do Windows (Clipboard) ou para arquivos com formatos específicos;
• Totals: Verificar o número total de barras e nós existentes no modelo;
• Limits: Determinar os limites da janela de trabalho;
• Exit: Sair do programa.

Os comandos mais utilizados do menu File foram agrupados no conjunto de botões da régua de controle no topo da tela do Ftool:

Exportação de imagem através do Clipboard (Área de transferência)

Para obter os melhores resultados, siga os seguintes passos:

• Escolha a opção Export Screen/Clipboard do menu File, ou aperte o botão , ou ainda tecle CTRL+C (clicando com o mouse antes na tela principal para deixar o foco nela). Isso vai copiar toda a imagem da tela principal do Ftool para o Clipboard (Área de transferência). Observe que toda a imagem vai ser copiada e não somente os objetos que estiverem selecionados naquele instante.
• Abra o aplicativo que vai importar a imagem, por exemplo o MS-Word. No MS-Word, selecione a opção Paste ... (Colar...) do menu Edit (Editar) ou tecle CTRL+V. Em Windows, pode-se usar a opção Paste Special... (Colar Especial...), selecionando, em seguida, a opção Picture (Figura) ou a opção Picture (Enhanced Metafile) – Figura (Metarquivo avançado).
• Edite a figura resultante. Você pode engrossar as linhas (½ pt ou ¾ pt são boas opções), trocar as cores dos elementos, etc.
• Se a impressora for preto-e-branco, melhores resultados serão obtidos se, antes de exportar a imagem, a opção Display > Black Foreground for selecionada.
