No Ftool é possível configurar:

• Tamanhos de suportes, rótulas, cargas e texto no desenho do modelo na tela;
• Opção para considerar ou não a carga estática no cálculo da envoltória de esforços resultantes das cargas móveis;
• Opção para salvar arquivo auxiliar (extensão ".pos") que faz a comunicação com o módulo interno de análise (solver) do Ftool. O padrão é não salvar este arquivo. Esse padrão é forçado quando um novo modelo é criado ou aberto;
• Sistema de unidades e de formatação de valores numéricos.

Tipo de Análise

Na versão atual do Ftool o único tipo de análise possível é a linear-elástica:

Tamanhos de suportes, rótulas, cargas e texto no desenho

No menu Options tem itens que permitem configurar os tamanhos de suportes, rótulas, cargas e texto no desenho do modelo na tela:

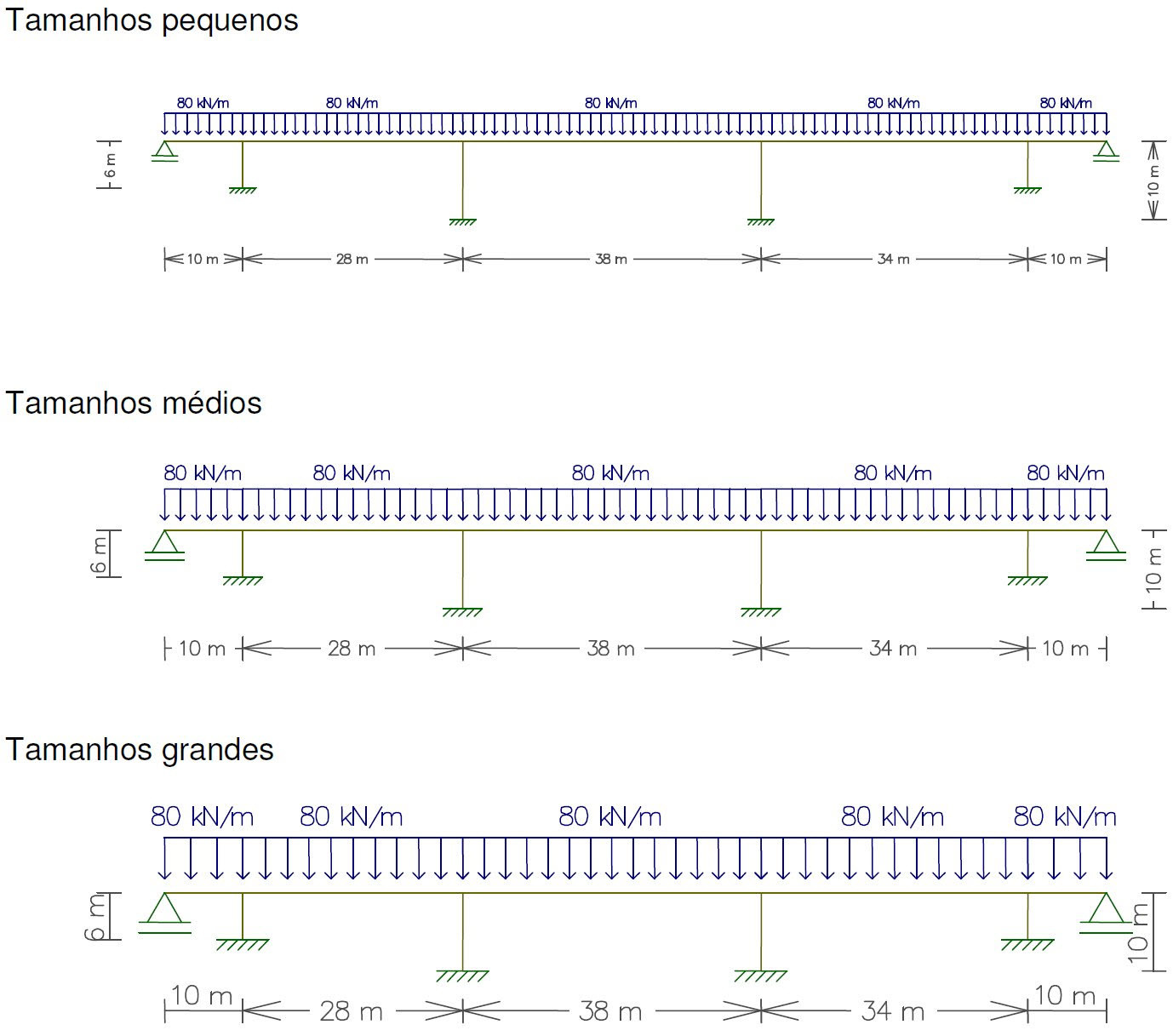

Para cada tipo de entidade, o tamanho do desenho pode ser pequeno (Small), médio (Medium) ou grande (Large). Os resultados da configuração desses tamanhos podem ser comparados nos desenhos do modelo de uma ponte:

Superposição de resultados de cargas estáticas e móveis

O Ftool, na configuração padrão, adiciona os efeitos de cargas estáticas no cálculo da envoltória de esforços internos resultantes das cargas móveis. Essa opção pode ser desativada através de um item do menu Options. Quando um novo modelo é criado ou lido de um arquivo, a configuração padrão é retornada.

Arquivo de comunicação com módulo de análise

O programa tem um módulo interno que realiza a análise (solver) do modelo estrutural corrente. É possível salvar em um arquivo auxiliar os dados que são passados para o módulo de análise. Em versões anteriores à versão 3.00, esse arquivo era a única opção para alimentar a análise. Após a versão 3.00, essa comunicação é feita em memória RAM. Entretanto, existe uma opção no menu Options que permite que esse arquivo seja salvo. O arquivo tem o mesmo nome do arquivo do modelo corrente, mas com a extensão ".pos". Essa opção é desativada quando um novo modelo é criado ou aberto de um arquivo.

Formatação de Unidades e Valores Numéricos

Através do diálogo de interface Units & Number Formatting, o usuário pode definir unidades para os diversos parâmetros envolvidos em uma análise estrutural pelo Ftool, bem como os formatos para exibição dos valores numéricos associados a estes parâmetros. Existem opções para especificar unidades padrão em SI (Sistema Internacional), em US (Sistema Americano), ou todas as unidades em kilo-Newtons e metros. Para especificar unidades padrão e as correspondentes formatações de valores, basta selecionar o botão correspondente no topo do diálogo. O usuário pode sempre alterar uma unidade ou formatação padrão para o que achar mais conveniente.

Sistemas de Unidades

• A tabela abaixo mostra, para cada parâmetro usado, as unidades implementadas no Ftool e os correspondes fatores de conversão para as unidades de referência interna, que estão indicadas em negrito. Internamente, o programa converte todas as unidades para estas unidades de referência.
• A primeira unidade de cada parâmetro é a unidade que aparece automaticamente quando o usuário seleciona unidades SI (Sistema Internacional) ou unidades US (Sistema Americano).
• Na conversão para unidades que utilizam tonelada força (tf), foi adotado:
  1 tf = 10³ kg×g
  Para conversão, foi adotada a aceleração da gravidade g = 9.81 m/seg².
• Unidades Pascal:
  1 Pa = 1 N/m²
  1 kPa = 10³ N/m² = 1 kN/m²
  1 MPa = 10⁶ N/m² = 10³ kN/m² = 1 N/mm²
  1 GPa = 10⁹ N/m² = 10⁶ kN/m² = 1 kN/mm²

Parâmetro	Unidades SI			Unidades US
	Símbolo	Nome	Fator da	Símbolo	Nome	Fator da
			unid. ref. SI			unid. ref. SI
Distância e	m	metro	1.0	ft	pé	0.3048
Comprimento	cm	centímetro	0.01	in	polegada	0.0254
	mm	milímetro	0.001
Deslocamento	mm	milímetro	0.001	in	polegada	0.0254
	cm	centímetro	0.01	ft	pé	0.3048
	m	metro	1.0
Rotação	rad	radiano	1.0	rad	radiano	1.0
	deg	grau	p/180.0	deg	grau	p/180.0
Tamanho de	mm	milímetro	0.001	in	polegada	0.0254
Seção	cm	centímetro	0.01	ft	pé	0.3048
	m	metro	1.0
Área de Seção	mm2		0.000001	in2	polegada2	0.02542
	cm2		0.0001	ft2	pé2	0.30482
	m2		1.0
Momento de	mm4		1.0e-12	in4	polegada4	0.02544
Inércia	cm4		1.0e-08	ft4	pé4	0.30484
	m4		1.0
Força	kN	kilo-Newton	1.0	kip	kilo-libra	4.448
	N	Newton	0.001	lb	libra (força)	0.004448
	tf	tonelada (força)	9.81
Momento	kNm		1.0	ft-k	pé×klb.	1.356
	Nm		0.001	ft-lb	pé×libra	0.001356
	tfm		9.81	in-k	poleg.×klb.	0.11298
	kNcm		0.01	in-lb	poleg.×libra	0.00011298
	Ncm		0.00001
	tfcm		0.0981
	kNmm		0.001
	Nmm		0.000001
	tfmm		0.00981
Carga	kN/m		1.0	k/ft	klb./pé	14.593
Distribuída	N/m		0.001	lb/ft	libra/pé	0.014593
	tf/m		9.81	k/in	klb./poleg.	175.1
	kN/cm		100.0	lb/in	libra/pé	0.1751
	N/cm		0.1
	tf/cm		981.0
	kN/mm		1000.0
	N/mm		1.0
	tf/mm		9810.0
Temperatura	°C	grau Celsius	1.0	°F	grau Fahrenheit	(T-32)×5/9
Módulo de	MPa	mega-Pascal	1000.0	ksi	klb./poleg.2	6895.0
Elasticidade	GPa	giga-Pascal	1000000.0	psi	libra/poleg.2	6.895
	tf/mm2		9810000.0	k/ft2	klb./pé2	47.878
	N/cm2		10.0	lb/ft2	libra/pé2	0.047878
	kN/cm2		10000.0
	tf/cm2		98100.0
	Pa	Pascal (N/m2)	0.001
	kN/m2	kilo-Pascal	1.0
	tf/m2		9.81
Peso Específico	kN/m3		1.0	pcf	libra/pé3	0.1571
	N/m3		0.001	k/ft3	klb./pé3	157.1
	tf/m3		9.81	lb/in3	libra/poleg.3	271.434
	kN/cm3		1000000.0	k/in3	klb./poleg.3	271434.0
	N/cm3		1000.0
	tf/cm3		9810000.0
	kN/mm3		1.0e+09
	N/mm3		1000000.0
	tf/mm3		9.81e+09
Dilat. Térmica	1/°C		1.0	1/°F		1.8
Rigidez	kN/m		1.0	k/ft	klb./pé	14.593
Translacional	N/m		0.001	lb/ft	libra/pé	0.014593
de Mola	tf/m		9.81	k/in	klb./poleg.	175.1
	kN/cm		100.0	lb/in	libra/pé	0.1751
	N/cm		0.1
	tf/cm		981.0
	kN/mm		1000.0
	N/mm		1.0
	tf/mm		9810.0
Rigidez	kNm/rad		1.0	ft-k/rad	pé×klb./rad	1.356
Rotacional	Nm/rad		0.001	ft-lb/rad	pé×libra/rad	0.001356
de Mola	tfm/rad		9.81	in-k/rad	poleg.×klb./rad	0.11298
	kNcm/rad		0.01	in-lb/rad	poleg.×libra/rad	0.00011298
	Ncm/rad		0.00001	ft-k/deg	pé×klb./grau	244.08/p
	tfcm/rad		0.0981	ft-lb/deg	pé×libra/grau	0.24408/p
	kNmm/rad		0.001	in-k/deg	poleg.×klb./grau	20.3364/p
	Nmm/rad		0.000001	in-lb/deg	poleg.×libra/grau	0.0203364/p
	tfmm/rad		0.00981
	kNm/deg		180.0/p
	Nm/deg		0.18/p
	tfm/deg		1765.8/p
	kNcm/deg		1.8/p
	Ncm/deg		0.0018/p
	tfcm/deg		17.658/p
	kNmm/deg		0.18/p
	Nmm/deg		0.00018/p
	tfmm/deg		1.7658/p
